Diseño del sistema de enfriamiento de concreto: hielo en escamas, agua enfriada y configuración del equipo

La hidratación del cemento bombea calor a medida que cura, y dentro de un vertido espeso y de gran volumen, las temperaturas internas suben fácilmente a 60-80°C. El núcleo permanece caliente durante días mientras la superficie se enfría mucho más rápido, y esa contracción desigual crea tensión interna que se convierte en grietas térmicas.

El enfriamiento del concreto en la etapa de mezclado reduce la temperatura de colocación inicial antes de que el concreto salga de la planta. Es mucho más rentable que intentar reparar las grietas después del vertido y es necesario en casi todas las especificaciones de hormigón en masa.

Hielo en escamas o agua helada: ¿cuál es mejor?

La mayoría de las plantas dosificadoras serias no eligen una, sino que utilizan ambas. Un sistema combinado de hielo en escamas y agua enfriada le brinda el rango de temperatura más amplio y la mayor flexibilidad para diferentes proyectos.

El agua fría es tu capa base. Un enfriador de tornillo enfría el agua de mezcla entre 2 y 5 °C, lo que reduce la temperatura del concreto entre 3 y 5 °C. Es estable, de bajo costo de funcionamiento y perfecto para la producción continua. Funciona muy bien para climas templados o proyectos con requisitos de temperatura relajados.

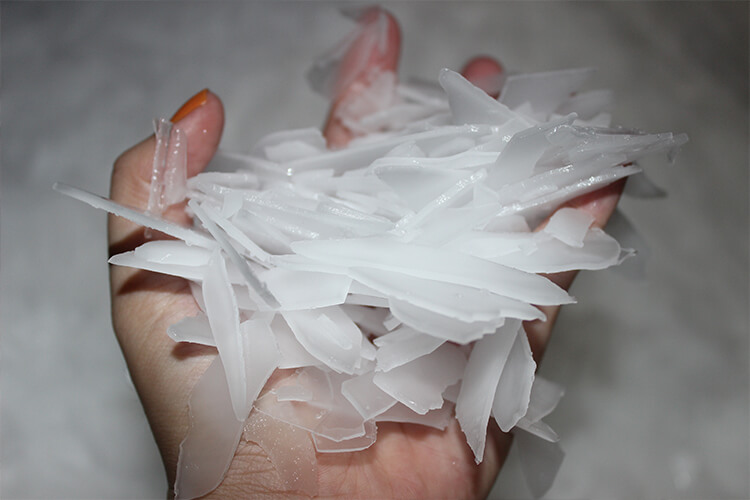

El hielo en escamas ofrece un enfriamiento más profundo . El hielo en escamas sale entre -8 y -5 °C, con una enorme superficie por tonelada, por lo que se derrite rápidamente y absorbe una enorme cantidad de calor latente durante la mezcla. Puede reducir la temperatura de la mezcla entre 6 y 11 °C, que es lo que se necesita para climas cálidos o especificaciones de temperatura estrictas.

¿Cuánto hielo en escamas necesito por metro cúbico?

30-70 kg por metro cúbico de hormigón. El número exacto depende de la temperatura ambiente, la temperatura inicial del agregado y la temperatura de descarga objetivo.

Una nota importante: debe contar el hielo derretido como parte del agua total de mezcla. Si omite esto, alterará la proporción agua-cemento y perjudicará la resistencia del concreto.

¿Qué hay en un sistema completo de enfriamiento de concreto?

Para una planta dosificadora estándar, una configuración combinada de hielo en escamas y agua enfriada se divide en cuatro secciones principales:

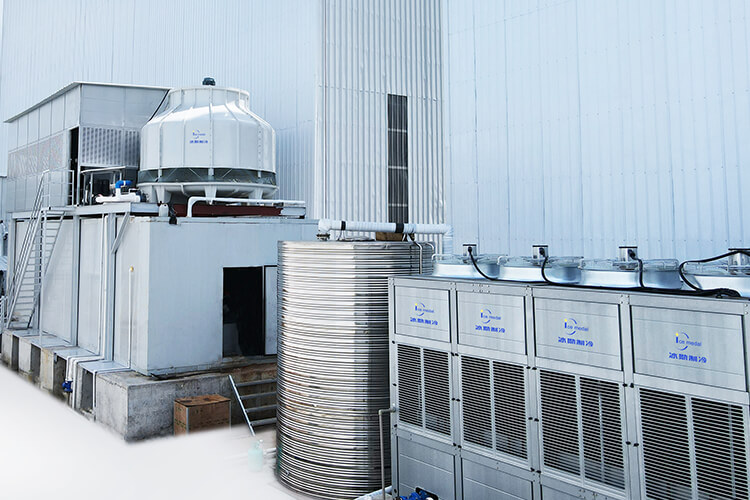

Producción y entrega de hielo en escamas.

• Máquina de hielo en escamas con capacidad de 10 a 100 toneladas/día , con una temperatura de salida de hielo de -8~-5°C.

• Depósito de almacenamiento de hielo aislado, de tamaño para contener entre 1/3 y 1/2 de la producción diaria para evitar la formación de puentes de hielo.

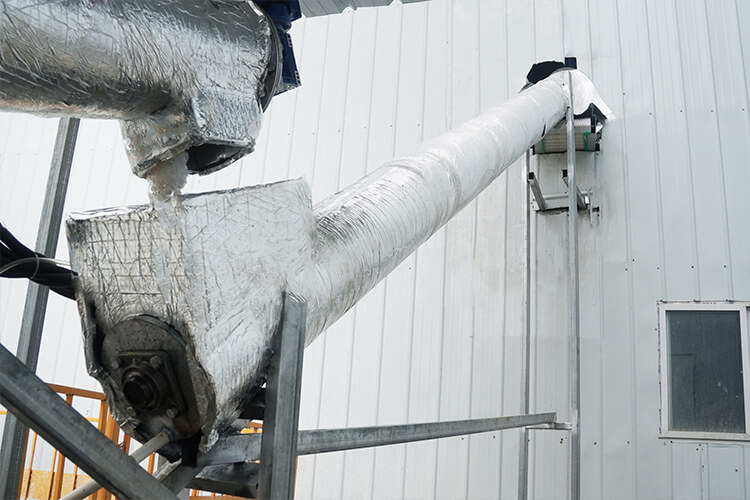

• Sistemas de rastrillado de hielo dentro del contenedor, combinados con una línea de entrega con transportador de tornillo que alimenta directamente al mezclador.

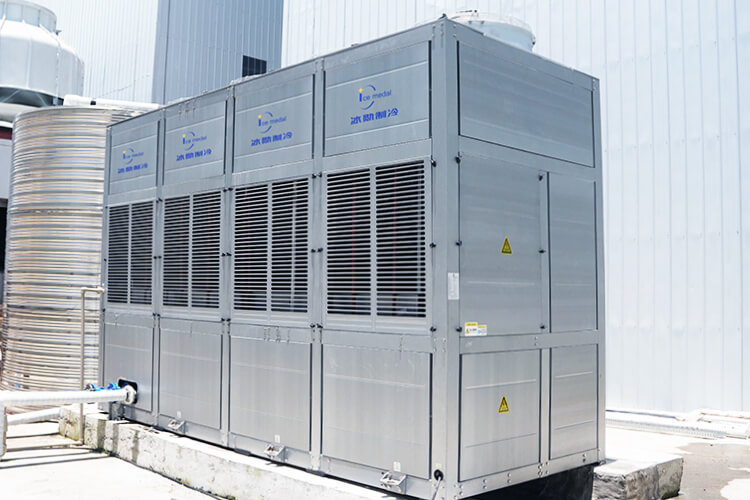

Sistema de agua helada

• Enfriador de agua de tornillo industrial, disponible en versiones enfriadas por agua o por aire para adaptarse a las condiciones de su sitio.

• Tanque de almacenamiento de agua fría aislado con 1 a 2 horas de capacidad de uso máximo

• Bombas de circulación (una de servicio, otra de reserva) para una producción ininterrumpida

• Las tuberías completamente aisladas llegan hasta el mezclador de la planta dosificadora.

Medición y dosificación

• Tolva de pesaje de hielo aislada equipada con células de carga de alta precisión

• Medidor de flujo de agua enfriada o báscula para una medición precisa del agua

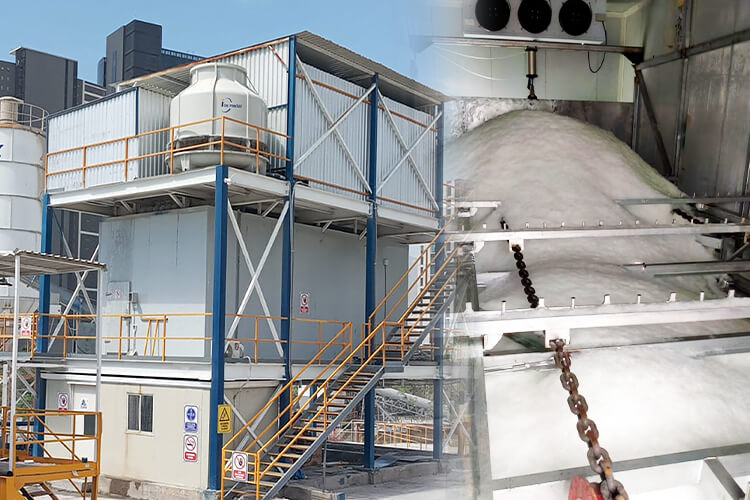

Sistema de enfriamiento de concreto para una planta dosificadora en México

Icemedal recientemente puso en funcionamiento esta configuración para una planta dosificadora de concreto en México. Equipamos el sitio con dos máquinas de hielo en escamas: una unidad de 10 toneladas por día y otra de 15 toneladas por día. El depósito de almacenamiento de hielo viene con un sistema de rastrillado de hielo incorporado, junto con un transportador de tornillo que alimenta el hielo a través de una unidad de pesaje directamente al mezclador.

Respuestas rápidas a preguntas comunes

1. ¿El hielo debilitará mi concreto?

   No. Cuando se dosifica correctamente, el hielo derretido es solo agua de mezcla. De hecho, muchos operadores notan una mejor trabajabilidad de la mezcla.

2. ¿Funciona esto en plantas dosificadoras móviles?

   Sí. Las unidades en contenedores están diseñadas para moverse. Se configuran rápidamente y funcionan igual de bien en sitios de trabajo remotos.

3. ¿Qué tipo de mantenimiento se necesita?

   Revisiones mensuales básicas: limpiar los serpentines del condensador, inspeccionar los transportadores en busca de desgaste, calibrar los sensores y reemplazar los filtros según lo programado.

No dejes pasar el calor. Contáctenos hoy para obtener una propuesta personalizada y desarrollar hielo en escamas + refrigeración por agua enfriada probada para su planta dosificadora.
